Paano Gumagana ang Hydraulic Plate Rolling Machine? Kumpletong Gabay

Mabilis na Sagot: Paano a Hydraulic Plate Rolling Machine Gumagana

A hydraulic plate rolling machine bumubuo ng flat metal sheet sa isang hubog o cylindrical na hugis sa pamamagitan ng pagpapakain sa plato sa pagitan ng mga umiikot na roll habang ang mga hydraulic cylinder ay naglalapat ng matatag, adjustable na presyon upang yumuko ang materyal ng kaunting halaga sa bawat pass. Ang tuktok na roll (o ang mga side roll, depende sa disenyo) ay itinutulak pababa o papasok sa pamamagitan ng hydraulic power sa halip na sa pamamagitan ng mga gear o turnilyo, upang ang operator ay maaaring mag-fine tune ng bending force sa real time at panatilihin ang pressure na iyon nang tuluy-tuloy sa buong haba ng plate.

Ito ang prinsipyong gumagana sa likod ng halos lahat ng makinang ibinebenta ngayon bilang a Steel Plate Rolling Machine , Hydraulic Plate Bending Machine , o 4 Roll Plate Rolling Machine , kung ito ay nakaupo sa isang maliit na metal fabrication shop o tumatakbo bilang isang Heavy Duty Plate Rolling Machine sa isang shipyard production line. Ang mga seksyon sa ibaba ay pinaghiwa-hiwalay ang proseso nang sunud-sunod, ihambing ang mga karaniwang pagsasaayos ng roll, at ipinapaliwanag kung paano nakakaapekto ang uri ng materyal, kapal ng plato, at pagkakaayos ng roll sa huling resulta.

Paghahambing ng snapshot ng dalawang pinakakaraniwang layout ng plate rolling machine
Tampok	3 Roll Plate Rolling Machine	4 Roll Plate Rolling Machine
Pre-bending step	Kadalasan ay nangangailangan ng isang hiwalay na pass o kabit	Itinayo sa rolling cycle
Kinakailangan ang pag-flip ng plato	Minsan, sa mga asymmetric na disenyo	Bihirang kailangan
Karaniwang kaso ng paggamit	Pangkalahatang paggawa ng workshop	Ang katumpakan at paulit-ulit na produksyon ay tumatakbo

Pag-unawa sa Pangunahing Prinsipyo sa Paggawa ng Roll Bending

Bawat plate rolling machine , gaano man karaming mga rolyo ang ginagamit nito, ay umaasa sa parehong pinagbabatayan na ideya: tatlo o higit pang mga contact point ang nagtutulak sa plato palabas ng isang tuwid na linya, na pinipilit ang metal na lampasan ang yield point nito sa isang kontroladong paraan upang ito ay tumagal sa isang permanenteng kurba sa halip na bumulong pabalik na patag. Sa isang hydraulic machine, ang puwersa sa likod ng pressure na iyon ay nagmumula sa oil driven cylinders sa halip na isang mechanical screw, kaya naman ang mga hydraulic design ay karaniwang mas madaling i-fine tune ang mid-cycle.

Three-Point Bending sa Practice

Isipin ang plate na nakapatong sa dalawang lower support roll habang ang isang top roll ay pumipindot pababa sa pagitan ng mga ito. Habang ang plato ay hinihimok pasulong at paatras, ang tuktok na roll ay unti-unting bumababa sa maliliit na pagtaas, na humihigpit sa curvature sa bawat pass. Ang hydraulic cylinder na may hawak sa tuktok na roll ay nagpapanatili ng pababang puwersa na hindi nagbabago kahit na ang plate resistance ay nagbabago malapit sa mga gilid, na isang dahilan kung bakit ang mga hydraulic system ay may posibilidad na makagawa ng mas pantay na kurba sa lapad ng plate kaysa sa isang mekanikal na setup.

Bakit Mahalaga ang Bilang ng Rolls

Ang pagdaragdag ng pang-apat na roll, o paglipat ng mga side roll nang pahalang sa halip na ilipat lamang ang tuktok na roll nang patayo, ay nagbabago kung paano pinangangasiwaan ang mga gilid ng plate. Ito ang pangunahing teknikal na pagkakaiba sa pagitan ng mga pagsasaayos ng roll na sakop sa susunod na mga seksyon, at direktang nakakaapekto ito sa kung gaano karaming flat, hindi pinagsamang materyal ang natitira sa dulo ng plato pagkatapos mabuo.

Mga Pangunahing Structural na Bahagi ng isang Hydraulic Plate Rolling Machine

Isang tipikal CNC hydraulic plate rolling machine ay binuo mula sa isang medyo maliit na hanay ng mga bahagi na nagtutulungan. Ang pag-unawa sa kung ano ang ginagawa ng bawat bahagi ay ginagawang mas madaling basahin ang isang sheet ng detalye ng makina o i-troubleshoot ang isang gumugulong na problema sa sahig ng tindahan.

Top roll, adjustable vertically sa pamamagitan ng hydraulic cylinders, nalalapat ang pangunahing baluktot presyon
Mga side roll, adjustable nang pahalang sa 4 na disenyo ng roll, kontrolin ang pre-bending at edge curvature
Sa ilalim o hinimok na roll, iniikot ang plato sa makina sa isang itinakdang bilis
Hydraulic power unit at cylinders, supply at regulate ang bending force
Mga side frame plate, dalhin ang buong mekanikal na pagkarga at panatilihing matatag ang pagkakahanay ng roll
Magmaneho ng motor at reducer, paikutin ang mga rolyo sa isang kontrolado, adjustable na bilis
Control panel, mula sa manu-manong push-button unit hanggang sa buong CNC touchscreen system
Ang base ng makina, iniangkla ang frame at sumisipsip ng vibration sa panahon ng operasyon

Pinasimpleng structural layout ng isang 4 roll hydraulic plate rolling machine, na ipinapakita sa isometric na istilo para sa kalinawan

Hakbang sa Hakbang na Proseso ng Rolling

Kapag na-load na ang isang plato, gumagalaw ang hydraulic plate rolling machine sa isang medyo pare-parehong pagkakasunud-sunod hindi alintana kung ito ay isang compact workshop unit o isang malaking heavy duty plate rolling machine paghawak ng istrukturang bakal.

Ang gilid ng plato ay pre-bent, alinman sa makina mismo sa isang 4 na roll na disenyo o may isang maikling hiwalay na pass, dahil ang isang hindi nabuong tuwid na gilid ay mag-iiwan ng isang patag na seksyon sa tahi.
Ang plato ay ikinarga at nakasentro sa pagitan ng mga rolyo, na sinusuri ng operator ang pagkakahanay laban sa mga reference mark ng frame
Ang itaas o gilid na mga rolyo ay ibinababa o i-advance sa haydroliko upang itakda ang unang baluktot na posisyon, at ang isang paunang pass ay bumubuo ng isang magaspang na curvature
Ang mga karagdagang pass ay unti-unting humihigpit sa kurba, na may tumataas na presyon sa maliliit, kinokontrol na mga pagtaas sa bawat oras
Ang mga dulo ng plato ay pinagsama upang isara ang hugis ng silindro, kung saan ang diameter ay sinusuri laban sa target
Ang mga roll ay inilabas at ang nabuo na silindro o hubog na seksyon ay tinanggal para sa susunod na hakbang sa paggawa

Sa isang manu-manong makina, hinuhusgahan ng operator ang bawat dumadaan sa pamamagitan ng mata at sa pamamagitan ng pagsukat ng puwang; sa a CNC hydraulic plate rolling machine , ang mga posisyon ng roll at mga target ng presyon ay na-program nang maaga, kaya ang mga umuulit na bahagi ay lumalabas na may mas kaunting pagkakaiba-iba mula sa bawat piraso.

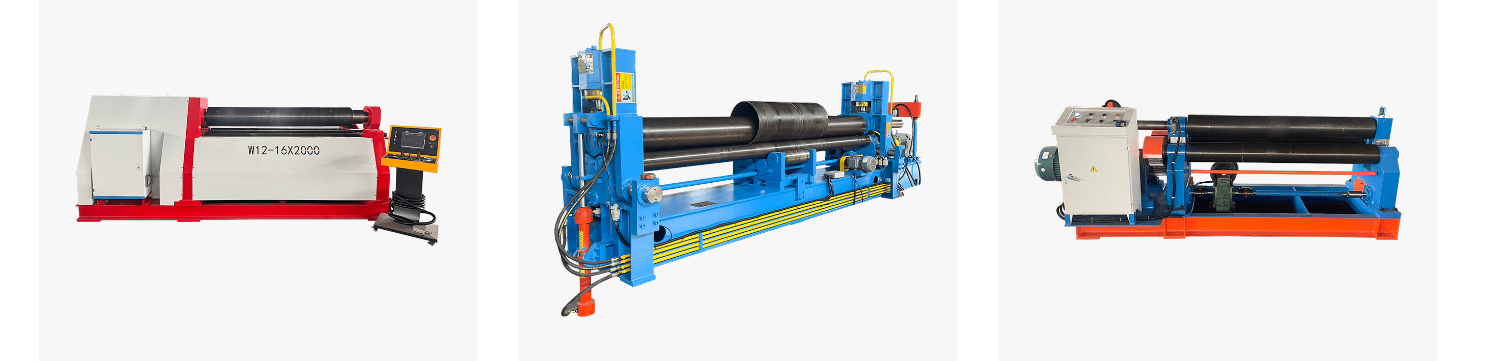

Mga Uri ng Hydraulic Plate Rolling Machine: 3 Roll vs 4 Roll

Karamihan sa mga mamimili ay nagsasaliksik a Hydraulic Plate Rolling Machine nagtatapos sa paghahambing ng tatlong roll at apat na roll layout, dahil pareho ang malawak na magagamit at bawat isa ay nababagay sa ibang pattern ng produksyon.

Pangkalahatang paghahambing ng mga karaniwang pagsasaayos ng roll na ginagamit sa mga plate rolling machine
Configuration	Paano Nitong Binabaluktot ang Plato	Pinakamahusay na Naaangkop Para sa
2 Roll	Ang plato ay pre-baluktot sa isang pindutin, pagkatapos ay nakabalot sa isang hinimok na roll	Manipis na gauge sheet, magaan na pagkakagawa
3 Roll, Asymmetric	Ang tuktok na roll ay gumagalaw pababa sa pagitan ng dalawang nakapirming mas mababang mga roll	Pangkalahatang pagawaan at pagkukumpuni
3 Roll, Dobleng Kurot	Ang parehong mas mababang mga roll ay gumagalaw upang kurutin at pre-bend ang plato	Katamtamang dami ng steel fabrication
4 Roll	Ang mga roll sa itaas at ibaba ay nakahanay nang patayo, ang mga side roll ay gumagalaw nang pahalang	Precision cylinders, paulit-ulit na produksyon, heavy duty plate rolling machine na mga gawain

Naglalarawang marka ng kaginhawahan sa pre-bending ayon sa pagsasaayos ng roll, sukat na 1 hanggang 10, ang mas mataas ay nangangahulugan na hindi gaanong kinakailangan ang hiwalay na pre-bending na trabaho

Pagkakatugma ng Materyal at Kapasidad ng Rolling

A Steel Plate Rolling Machine ay hindi limitado sa isang solong uri ng metal. Ang pangunahing variable na nagbabago mula sa isang materyal patungo sa susunod ay kung gaano kalaki ang resistensya na inaalok ng plate habang ito ay yumuyuko, na nakakaapekto naman sa kung gaano karaming mga pass ang kailangan at kung gaano karaming hydraulic force ang dapat mapanatili ng makina.

Carbon steel , ang pinakakaraniwang materyal na pinagsama sa mga makinang ito, nahuhulaang kumikilos at malawakang ginagamit para sa mga tangke, tubo, at mga seksyon ng istruktura
hindi kinakalawang na asero , na mas tumitigas sa panahon ng pagbubuo, kadalasan ay nangangailangan ng bahagyang higit pang mga pass at maingat na kontrol sa presyon upang maiwasan ang pagmamarka sa ibabaw
aluminyo , sa pangkalahatan ang pinakamadaling gumulong sa apat dahil sa mas mababang resistensya nito, kahit na kailangan ang pag-iingat upang maiwasan ang sobrang pagnipis sa liko
Alloy na bakal , karaniwang ang pinaka-hinihingi na materyal, na nangangailangan ng mas mataas na haydroliko na puwersa at mas malapit na atensyon sa spring-back pagkatapos ng bawat pass

Naglalarawang kamag-anak na bumubuo ng paglaban ayon sa uri ng materyal, batay sa karaniwang pag-uugali ng pagyuko ng roll, hindi isang nakapirming sukat

Kapal ng Plate, Diameter ng Roll, at Bilang ng mga Pass

Ang mas makapal na plato ay nangangailangan ng mas malaking roll diameter at mas maraming pass upang maabot ang parehong kurbada ng mas manipis na materyal, dahil ang panlabas na hibla ng isang makapal na plato ay kailangang mag-inat pa upang sundin ang liko. Ito ang dahilan kung bakit na-rate ang isang makina para sa isang tiyak kapasidad ng plate rolling machine naglilista ng parehong maximum na kapal at isang katugmang minimum na diameter ng roll, at kung bakit ang pagtulak ng plato malapit sa itaas na limitasyon ng kapal ay karaniwang nangangahulugan ng pagbagal sa rate ng feed at pagkuha ng mas magaan, mas madalas na mga pass.

Karaniwang ugnayan sa pagitan ng kapal ng carbon steel plate at rolling pass na kailangan upang maabot ang isang karaniwang cylinder, pangkalahatang gabay lamang

Ano ang Ibig Sabihin Nito Kapag Pumipili ng Machine

Kung ang karamihan sa iyong trabaho ay malapit sa itaas na dulo ng isang makina na na-rate para sa maximum na kapal ng plate rolling machine duty, asahan ang mas mahabang cycle, dahil ang huling ilang millimeters ng kapasidad ay palaging nangangailangan ng mas maraming pass kaysa sa gitna ng hanay. Ang mga mamimili na regular na gumugulong ng makapal na structural plate ay may posibilidad na lumaki hanggang sa susunod na rating ng frame sa halip na magpatakbo ng mas maliit na makina sa ganap na limitasyon nito.

Hydraulic Plate Roller vs Mechanical: Mga Pangunahing Pagkakaiba

Ang pagpili sa pagitan ng hydraulic plate roller kumpara sa mekanikal na disenyo ay nakasalalay sa kung paano nabuo at kinokontrol ang puwersa ng baluktot. Ang mga mekanikal na makina ay gumagalaw sa tuktok na roll gamit ang isang motor driven screw o gear set, na diretso ngunit nag-aayos sa mga nakapirming hakbang. Gumagamit ang mga hydraulic machine ng presyon ng langis, na nagbibigay-daan sa tuluy-tuloy, pinong pagsasaayos at hinahayaan ang system na magkaroon ng isang nakatakdang puwersa kahit na bahagyang nag-iiba ang resistensya ng plate sa lapad nito.

Mapaglarawang paghahambing, ang mas matingkad na asul na bahagi ay kumakatawan sa mga hydraulic machine, ang mas mapusyaw na asul na bahagi ay kumakatawan sa mga makinang makina, parehong nasa pangkalahatang 5 puntong sukat

Kung Saan Pinakamahusay na Magkasya ang Bawat Disenyo

Ang mga hydraulic machine sa pangkalahatan ay nag-aalok ng isang kalamangan sa kontrol ng katumpakan at pagkakapare-pareho ng puwersa, kung kaya't sila ay nangingibabaw sa Tagagawa ng CNC Plate Rolling Machine segment na naglalayong paulit-ulit na produksyon. Ang mga mekanikal na makina ay maaari pa ring maging isang makatwirang akma para sa mas magaan, mas simpleng mga trabaho kung saan hindi gaanong mahalaga ang pagsasaayos ng pinong presyon. Ang alinman sa disenyo ay hindi tama sa pangkalahatan, ang tamang pagpipilian ay nakasalalay sa hanay ng kapal ng plato, laki ng batch, at kung gaano karaming automation ang kailangan ng daloy ng trabaho.

Mga Karaniwang Aplikasyon sa Mga Industriya

Dahil ang plate rolling ay ginagawang mga curved structural na hugis ang flat stock, makikita ang kagamitan kahit saan kailangan ng isang workshop ng mga cylinder, cone, o arced section kaysa sa mga flat panel.

Mga karaniwang industriya na umaasa sa hydraulic plate rolling equipment
Industriya	Karaniwang Rolled Parts
Paggawa ng barko	Mga seksyon ng hull, curved plating
Mga pressure vessel at tangke	Mga cylindrical na shell, mga singsing ng tangke ng imbakan
Wind at utility tower	Malaking diameter na mga seksyon ng tore
Konstruksyon at arkitektura	Mga curved facade panel, arched na suporta
Pangkalahatang paggawa ng bakal	Mga seksyon ng pipe, ducting, custom na bracket

Sa bawat kaso sa itaas, ang plate rolling machine ay nakaupo nang maaga sa linya ng produksyon, dahil ang hugis na pinagsama ay karaniwang kailangang tapusin bago magpatuloy ang welding, coating, o assembly.

Paano Pumili ng Plate Rolling Machine para sa Steel Fabrication

Ang isang kapaki-pakinabang na gabay sa pagpili ng plate rolling machine ay nagsisimula sa mga bahagi na talagang kailangan mong gawin, hindi mula sa sheet ng detalye ng makina. Gawin ang mga salik sa ibaba sa pagkakasunud-sunod.

Mga pangunahing salik na dapat timbangin kapag inihahambing ang mga opsyon sa plate rolling machine
Salik	Ano ang Suriin
Pinakamataas na kapal ng plato	Itugma sa iyong pinakamakapal na regular na trabaho, hindi lang ang karaniwan
Lapad ng plato o haba ng roll	Dapat takpan ang iyong pinakamalawak na plato na may ilang working margin
Pag-configure ng roll	3 roll para sa pangkalahatang trabaho, 4 roll para sa mas kaunting pre-bending at tighter tolerance
Pinaghalong materyal	Ang hindi kinakalawang at haluang metal na bakal ay nangangailangan ng higit na magagamit na puwersa kaysa sa banayad na bakal
Sistema ng kontrol	Manwal para sa mababang volume, CNC para sa paulit-ulit na pagtakbo at mas mahigpit na pagkakapare-pareho
Laki ng batch at repeatability	Ang mas mataas na volume ay pinapaboran ang CNC hydraulic plate rolling machine control

Kapag ang mga salik na ito ay nakamapa laban sa iyong plano sa produksyon, magiging mas madali ang paghambing ng isang compact Hydraulic Plate Rolling Machine laban sa isang mas malaki Heavy Duty Plate Rolling Machine sa pantay na termino, dahil pareho silang hinuhusgahan laban sa parehong totoong workload sa halip na isang generic na spec ng brochure.

Mga Tip sa Pagpapatakbo at Pagpapanatili para sa Mahabang Buhay ng Serbisyo

Suriin ang antas at kondisyon ng hydraulic oil sa isang regular na iskedyul, dahil ang kontaminadong langis ay isa sa mga pinakakaraniwang sanhi ng hindi pantay na presyon
Suriin ang mga ibabaw ng roll para sa pagmamarka o pagsusuot, lalo na pagkatapos ng rolling abrasive o coated na materyal
Pana-panahong i-verify ang roll parallelism, dahil lumalabas ang misalignment bilang isang hindi pantay-pantay na curve sa lapad ng plate
Panatilihing walang tagas ang mga hydraulic hose at fitting, at palitan ang mga sira na seal bago sila mabigo sa panahon ng production run
Sundin ang inirerekomenda ng tagagawa na mga punto ng pagpapadulas para sa mga gear, bearings, at slideway
I-record ang mga setting ng presyon para sa mga umuulit na trabaho upang ang mga operator ay hindi nagre-reset ng mga parameter mula sa simula sa bawat oras

Ang regular na atensyon sa mga puntong ito ay nagpapanatili sa isang hydraulic plate rolling machine na tumatakbo sa loob ng rate na tolerance nito at binabawasan ang hindi planadong downtime sa panahon ng abalang mga panahon ng produksyon.

Bakit Pinapahusay ng CNC Hydraulic Plate Rolling Machine ang Consistency

Ang pagdaragdag ng kontrol ng CNC sa isang hydraulic plate rolling machine ay hindi nagbabago sa pinagbabatayan na prinsipyo ng baluktot, binabago nito kung gaano nauulit ang prinsipyong iyon mula sa isang bahagi patungo sa susunod. Ang isang naka-program na cycle ay naglalapat ng parehong posisyon ng roll at pagkakasunud-sunod ng presyon sa bawat oras, na pinakamahalaga sa mga trabaho na may mahigpit na batch hanggang sa batch na mga kinakailangan sa pagpapaubaya, tulad ng mga pressure vessel shell o mga seksyon ng tower na dapat na pumila nang malinis sa weld seam.

Ang Nantong Pacific CNC Machine Tool Co., Ltd, na nakabase sa Haian Economic at Technological Development Zone, ay gumagana sa buong shearing, bending, rolling, at hydraulic press equipment para sa mga customer sa shipbuilding, construction, stainless steel fabrication, at mga nauugnay na industriya. Bilang a tagagawa ng hydraulic plate rolling machine and supplier ng hydraulic plate rolling machine na nagsisilbi sa parehong domestic at export na mga merkado, ang kumpanya ay nagdidisenyo at gumagawa ng mga standard series machine pati na rin ang hindi karaniwang kagamitan na binuo sa paligid ng isang partikular na linya ng produksyon. Naghahambing ang mga mamimili a Tagagawa ng CNC Plate Rolling Machine para sa isang bago o lumalawak na fabrication shop ay malugod na ibahagi ang kanilang hanay ng kapal ng plate, lapad, at karaniwang laki ng batch upang maitugma ang configuration sa aktwal na workload sa halip na isang generic na modelo ng catalog.

Mga Madalas Itanong

Q1: Ano ang hydraulic plate rolling machine?

Ito ay isang metal forming machine na nagbaluktot ng flat plate sa mga hubog o cylindrical na hugis gamit ang mga roll na nakaposisyon at pinindot ng mga hydraulic cylinder, na nagbibigay sa operator ng adjustable, steady na kontrol sa bending force.

Q2: Paano gumagana ang isang plate rolling machine?

Ang plate ay dumadaan pabalik-balik sa pagitan ng mga umiikot na roll habang ang tuktok o gilid na roll ay unti-unting naglalagay ng higit na presyon sa bawat pass, humihigpit sa curvature nang hakbang-hakbang hanggang sa maabot ang target na hugis.

Q3: Anong mga materyales ang maaaring igulong ng hydraulic plate rolling machine?

Kasama sa mga karaniwang materyales ang carbon steel, hindi kinakalawang na asero, aluminyo, at haluang metal na bakal, na ang bawat materyal ay nangangailangan ng ibang balanse ng hydraulic force at bilang ng mga pass.

Q4: Magkano ang halaga ng hydraulic plate rolling machine?

Ang gastos ay depende sa mga salik gaya ng pagsasaayos ng roll, maximum na kapal ng plato, haba ng roll, at ang antas ng CNC automation, kaya karamihan sa mga mamimili ay humihiling ng isang pinasadyang panipi batay sa kanilang sariling laki ng plato at dami ng produksyon.

Q5: Anong laki ng plate ang kayang hawakan ng hydraulic rolling machine?

Nag-iiba-iba ang kapasidad ayon sa laki ng frame ng makina, na may mas magaan na mga modelong angkop sa thinner gauge sheet at heavy duty plate rolling machine na mga modelo na binuo para sa mas makapal na structural plate, kaya dapat palaging suriin ang maximum na kapal at haba ng roll laban sa sarili mong hanay ng materyal.

Q6: Paano pumili ng isang plate rolling machine para sa paggawa ng bakal?

Magsimula sa iyong pinakamakapal at pinakamalawak na regular na plato, pagkatapos ay itugma ang configuration ng roll, available na hydraulic force, at uri ng kontrol sa iyong karaniwang laki ng batch, gaya ng saklaw sa seksyon ng gabay sa pagpili sa itaas.

Q7: Ano ang pagkakaiba sa pagitan ng 3 roll at 4 na roll plate rolling machine?

Ang isang 3 roll machine ay karaniwang nangangailangan ng isang hiwalay na pre-bending step para sa plate edge, habang ang isang 4 roll machine ay bumubuo ng pre-bending sa normal na cycle gamit ang mga pahalang na adjustable na side roll nito, na nagpapababa ng flipping at dagdag na paghawak.

Q8: Alin ang mas mahusay, hydraulic o mechanical plate rolling machine?

Ang mga hydraulic machine sa pangkalahatan ay nag-aalok ng mas pino, mas pare-parehong kontrol sa presyon, na nababagay sa katumpakan at paulit-ulit na paggawa, habang ang mga makinang makina ay maaari pa ring maging isang magagamit na opsyon para sa mas simple, mas mababang volume na mga trabaho.
